GCS低压抽出式开关柜

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

产品分类：

低压开关柜系列

服务热线

0771-5608889

产品咨询

联系我们

详情介绍

商品名称: GCS低压抽出式开关柜

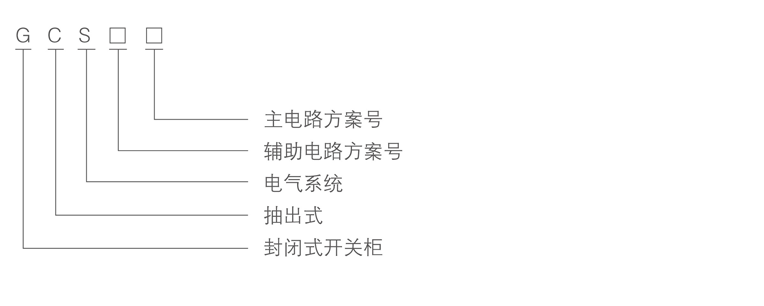

型号含义

广西宏澄铭电气工程

性能指标

• 装置的设计符合下列标准
• IEC439-1 低压成套开关设备和控制设备;
• GB7251 低压成套开关设备;
• ZBK360001 低压抽出式成套开关设备。

基本参数

项目		参数
主电路额定电压（V）		交流380（400）、（660）
辅助电路额定电压（V）		交流220、380（400）	直流110/220
额定频率（Hz）		50（60）
额定绝缘电压（V）		660（1000）
额定电流（A）	水平母线	≤4000
	垂直母线（MCC）	1000
母线额定短时耐受电流（kA/1s）		50,80
母线额定峰值耐受电流（kA/0.1s）		105,176
工频实验电压（V/1min）	主电路	2500
	辅助电路	1760
母线	三相四线制	A,B,C,PE,N
	三相五线制	A,B,C,PE,N
防护等级		IP30,IP40

主结构

• 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为20mm和 100mm和 Ф9.2mm 的安装孔，内部安装灵活方便;
• 主构架装配形式设计为两种，全组装式结构和部份(侧和横梁)焊接式结构，供用户选择;
• 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
