GCK低压成套开关柜

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

产品分类：

低压开关柜系列

服务热线

0771-5608889

产品咨询

联系我们

详情介绍

商品名称: GCK低压成套开关柜

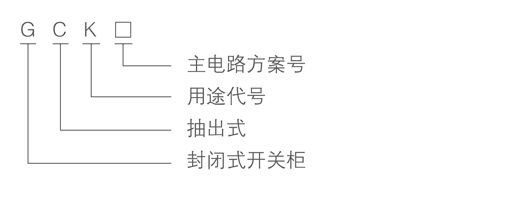

型号含义

广西宏澄铭电气工程

使用条件

• 海拔不超过 2000m;
• 周围空气温度不高于+ 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃;
• 大气条件:空气清洁，相对湿度在温度为 +40℃时不超过50%，在温度较低时允许有较高的相对湿度，列如:+20℃时为90%;
• 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所;
• 与垂直面倾斜不超过5°;
• 本产品适合以下温度运输储存:-25℃~+55℃，在短时间内(不超过 24h)不超过+70℃。
• 注:如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

主要技术参数

项目		参数
额定工作频率		50
额定工作电压（V）		380、660
额定绝缘电压（V）		660
额定工作电流（A）	水平母线	630-3150
	垂直母线	600
额定短时耐受电流	水平母线	80kA（有效值）/1秒
	垂直母线	50kA（有效值）/1秒
额定峰值耐受电流	水平母线	176kA/0.1s
	垂直母线	110kA/0.1s
主电路接插件（A）		IP30,IP40
辅助电路接插件（A）		10
工频耐压1分钟（V）		2500
防护等级		IP40
操作方式		就地，远方，自动

结构特征

• 本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点:
• 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。框架及零部件安装孔按模数 E=20mm 变化。
• 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
